Panneau acoustique à surface textile robuste

Afficher le plan schématiqueMasquer le plan schématique

Impressions

Panneau acoustique à surface textile robuste

Le noir puissant

Art.nr.: SH0061

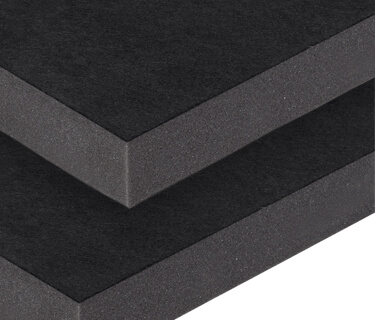

Panneau acoustique à surface textile robuste

Panneau rectangulaire (100 cm x 50 cm) à pelliculage de surface textile robuste
Couleur du textile noir / mousse d’absorption en anthracite
Convient pour une utilisation par ex. dans la construction de machines, pour les revêtements, les cabines

Une acoustique parfaite en 5 étapes simples:

*Épaisseurs de matériau

Verschiedene Materialstärken, Strukturen und Materialtypen verändern den Wirkungsgrad in einzelnen Frequenzbereichen. Grundsätzlich gilt: Je stärker das Material desto größer der Absorptionseffekt, vor allem im Tieffrequenzbereich. Aufgrund der hohen Qualität des speziell entwickelten Akustikkerns wird eine wirksame Schallabsorption auch bei geringen Materialstärken erzielt.

Je nach Anwendungsgebiet können Sie die Absorptionswirkung durch Kombination verschiedener Materialstärken und Akustikelemente individuell auf Ihre persönlichen Anforderungen abstimmen. Unser erfahrenes Experten-Team steht Ihnen für Beratung und Planung gerne zur Seite.

Close
*Catégorie de protection incendie

Akustikabsorber ohne Brandschutzzusatz (Polyether)

Akustikabsorber ohne Brandschutzzusatz werden dort eingesetzt, wo Brandschutzvorkehrungen nicht relevant sind. Bitte entscheiden Sie je nach Einsatzort und Anwendung (Nähe von elektrischen Bauteilen, Steckdosen, Heizungen, usw.), ob Sie Schallabsorber mit Brandschutzzusatz benötigen. Als Hersteller qualitativer Schallschutz Elemente bieten wir Lösungen in den unterschiedlichsten Brandschutzklassen bis hin zu schwer entflammbaren Akustikelementen nach DIN4101 B1. Wir empfehlen grundsätzlich unseren Kunden zu diesem Thema einen Sachverständigen, Architekten oder Baubehörden zu befragen, um eine unsachgemäße Verwendung zu vermeiden.

Akustikabsorber ohne Brandschutzzusatz (Polyester)

Akustikabsorber ohne Brandschutzzusatz werden dort eingesetzt, wo Brandschutzvorkehrungen nicht relevant sind. Bitte entscheiden Sie je nach Einsatzort und Anwendung (Nähe von elektrischen Bauteilen, Steckdosen, Heizungen, usw.), ob Sie Schallabsorber mit Brandschutzzusatz benötigen. Als Hersteller qualitativer Schallschutz Elemente bieten wir Lösungen in den unterschiedlichsten Brandschutzklassen bis hin zu schwer entflammbaren Akustikelementen nach DIN4101 B1. Wir empfehlen grundsätzlich unseren Kunden zu diesem Thema einen Sachverständigen, Architekten oder Baubehörden zu befragen, um eine unsachgemäße Verwendung zu vermeiden.

DIN 4102 B1

Die DIN 4102 definiert das Brandverhalten von Baustoffen und Bauteilen. Sie ist die klassische, den Bauordnungen zugeordnete Norm, die den Brennbarkeitsgrad von Baustoffen und die Feuerwiderstandsfähigkeit von Bauteilen definiert. Die Brandschutzklasse B1 ist die größtmögliche Brandschutzklasse, die Akustikschaum ohne Zusatz von nicht mineralischen Bestandteilen erreichen kann. Akustikschaumstoffe mit dieser Brandschutzklasse sind selbstverlöschend. Dazu zählen unsere duromeren Schaumstoffe im Architect Line oder Engineer Line Bereich. Die entsprechende Prüfnorm steht hier zum Download zur Verfügung.

DIN 4102 B2

Die DIN 4102 definiert das Brandverhalten von Baustoffen und Bauteilen. Sie ist die klassische, den Bauordnungen zugeordnete Norm, die den Brennbarkeitsgrad von Baustoffen und die Feuerwiderstandsfähigkeit von Bauteilen definiert. Materialien der Brandschutzklasse B2 gelten als normal entflammbar, brennen aber recht langsam. Die entsprechende Prüfnorm steht hier zum Download zur Verfügung.

FMVSS 302 DIN 75200

Akustikschaumstoffe mit der Brandschutzklasse FMVSS 302 finden hauptsächlich im Fahrzeug- und Maschinenbau Anwendung. Hierbei wurde durch Zuführung von Flammschutzmittel die Flammausbreitungsgeschwindigkeit im Brandfall eingedämmt. (4 inch/Minute) Die entsprechende Prüfnorm steht hier zum Download zur Verfügung.

UL94 HF1

Die UL 94, eine Prüfvorschrift zur Beurteilung der Brandeigenschaften polymerer Materialien, ist eine der wichtigen Voraussetzungen für den Vertrieb von Elektrogeräten und sonstigen elektronischen Anwendungen in den USA, Kanada und Mexiko. Diese Akustikschaumstoffe sind selbstverlöschend und nicht tropfend. Die entsprechende Prüfnorm steht hier zum Download zur Verfügung.

FAR 25.853

FAR 25.853 vertical burn test wurde von den Lufthansa Technik Laboratorien in Hamburg durchgeführt und dokumentiert unter dem Prüfzertifikat der Lufthansa Technik AG, Prüfnummer 6040/2005. Es handelt sich hierbei um ein vom Luftfahrtbundesamt anerkanntes Zertifikat genannt Flammability Material Test Certificate FAR25.853. Hierbei wird ein Probenkörper 12 Sekunden mit einer Bunsenbrennerflamme (800 C°) vertikal beflammt. Die Flamme muss nach 15 Sekunden selbstverlöschen und die Flamme darf sich nicht weiter als 8 Inch (203 mm) ausgebreitet haben. Die entsprechende Prüfnorm (Prüfergebnis aixFOAM Akustikschaumstoff) steht hier zum Download zur Verfügung.

Bitte haben Sie Verständnis dafür, dass wir Ihnen als Hersteller keine Empfehlung für eine Brandschutzklasse aussprechen können. Wir empfehlen, die von Ihnen benötigte Brandschutzklasse mit den entsprechenden Stellen (örtliche Behörden) abzuklären und helfen Ihnen dann, das passende Produkt zu finden.

Close
*Laminage avec des feuilles lourdes

Akustikschwerfolienkaschierung

Unsere Akustikschwerfolie ist eine schwere, sehr biegsame Folie ohne Trägereinlage und mineralisch gefüllt. Sie verfügt über ein überdurchschnittlich hohes Flächengewicht, wodurch tiefe Frequenzen und Materialschwingungen absorbiert werden. Die Zusammensetzung der Akustikschwerfolie verleiht ihr hervorragende Schalldämmungseigenschaften, auch bei niedrigen Temperaturen. Zusätzlich ist das Material flammhemmend ausgerüstet und wird bei dieser Auswahloption als Basismaterial unter Ihr aixFOAM Basisprodukt kaschiert. Alternativ ist die Antidröhnmatte aus Akustikschwerfolie SH0131 auch als Einzelprodukt erhältlich.

Hinweis: Unsere Akustikschwerfolie ist mit einem speziell entwickelten Klebstoffsystem auf Acrylbasis ausgestattet. Die Akustikschwerfolie sollte mittels Selbstklebeausrüstung nur auf im Makrobereich glatten Oberflächen (Blech, Alu etc.) verklebt werden. Auf rauen Untergründen ist die Wirkung der Selbstklebeausrüstung eingeschränkt und kann nur als Montagehilfe benutzt werden. Genauere Informationen können Sie unseren technischen Datenblättern und Verarbeitungshinweisen entnehmen, die Sie gerne kostenfrei anfragen können.

Close
*Fixation

Ohne Montagezubehör

Sie möchten die Akustikelemente gerne selber befestigen oder verkleben? Dann wählen Sie "Keine" Befestigung aus. Bitte beachten Sie, dass Sie bei einer Verklebung einen lösungsmittelfreien Kleber verwenden. Wir empfehlen zur Verklebung jedoch immer unsere Selbstklebeausrüstung.

Selbstklebeausrüstung

Bei dieser Ausführung erhalten die Akustikplatten rückseitig ein lösemittelfreies Klebesystem. Es wird mit stabilisierendem Diagonalfadengelege versehen und mit Linerpapier abgedeckt. Unmittelbar vor der endgültigen Montage entfernen Sie das Papier ganz einfach und befestigen den Akustikabsorber mit leichtem Druck an der gewünschten Stelle. Das stabilisierende Diagonalfadengelege sorgt für langwährende Formstabilität unserer Akustikelemente.

Selbstklebeausrüstung

Bei dieser Ausführung erhalten die Akustikplatten rückseitig ein lösemittelfreies Klebesystem. Es wird mit stabilisierendem Diagonalfadengelege versehen und mit Linerpapier abgedeckt. Unmittelbar vor der endgültigen Montage entfernen Sie das Papier ganz einfach und befestigen den Akustikabsorber mit leichtem Druck an der gewünschten Stelle. Das stabilisierende Diagonalfadengelege sorgt für langwährende Formstabilität unserer Akustikelemente.

Montage-/Hängekassette ohne Zubehör

Sie erhalten Ihren Wunsch-Schallabsorber eingerahmt in eine hochwertige Montage-/Hängekassette aus eloxiertem Aluminium. Die aixFOAM Kassetten sind für horizontale, vertikale oder schwebende Montage vorbereitet.

Montage-/Hängekassette inklusive Schwingungsdübeln

Sie erhalten Ihren Wunsch-Schallabsorber eingerahmt in eine hochwertige Montage-/Hängekassette aus eloxiertem Aluminium. Die Schwingungsdübel eignen sich ideal für die entkoppelte Wandmontage. Sie verhindern die Übertragung von akustischen Schwingungen auf das Mauerwerk, was die Effizienz der aixFOAM Kassetten im Tieffrequenzbereich verstärkt.

Montage-/Hängekassette mit Seilsystem Basic

Mit dem aixFOAM Hängesystem Basic wird die schwebende Montage von aixFOAM Hängekassetten zu einem einfachen Vorhaben. Es eignet sich sowohl für die horizontal von der Decke schwebende Installation wie auch zur vertikalen Abhängung von einer Seitenwand. Die Hängeseile verfügen über eine maximale Länge von ca. 1000 mm und können bei der Montage individuell gekürzt werden.

Montage-/Hängekassette mit Seilsystem Style

Das aixFOAM Hängesystem Style dient der schwebenden Montage der Montage-/Hängekassette. Mit ihm kann die aixFOAM Montage-/Hängekassette entweder horizontal von der Decke schwebend oder vertikal vor einer Seitenwand abgehängt werden. Die Hängeseile verfügen über eine maximale Länge von ca. 1000 mm und können bei der Montage individuell gekürzt werden.

Wandmontage (Kreis/ Quadrat)

Auf der Rückseite des Akustiksegels befinden sich Metallösen, an denen Sie das Segel ganz einfach an der Wand aufhängen können. Eine Wandbefestigung (z.B. Haken) ist nicht im Lieferumfang enthalten.

Vertikale Wandmontage (Rechteck)

Auf der Rückseite des Akustiksegels befinden sich Metallösen, an denen Sie das Segel ganz einfach vertikal an der Wand aufhängen können. Eine Wandbefestigung (z.B. Haken) ist nicht im Lieferumfang enthalten.

Horizontale Wandmontage (Rechteck)

Auf der Rückseite des Akustiksegels befinden sich Metallösen, an denen Sie das Segel ganz einfach horizontal an der Wand aufhängen können. Eine Wandbefestigung (z.B. Haken) ist nicht im Lieferumfang enthalten.

Schwebende Deckenmontage

Sie können Ihr Akustiksegel mit einem speziellen Seilsystem, welches im Lieferumfang enthalten ist, von der Decke abhängen und ganz einfach in der Höhe variieren.

Close
*Quantité d'emballage Für die Auswahl der richtigen Menge an Schallabsorbern kann man keine pauschale Aussage treffen, denn diese ist von einer ganzen Reihe von Faktoren abhängig und damit sehr individuell. Generell empfehlen wir, bei der Schalldämpfung schrittweise vorzugehen. Bei leichtem Nachhall/ Lärm genügt es häufig bereits, ~ 10% der Wand- und Deckenflächen mit Schallabsorbern auszustatten. Bei erhöhtem Hall/ Lärm empfehlen wir etwa ~ 20% und bei starkem Nachhall/ Lärm bis zu ~ 30% der Raumoberfläche mit Schallschutz auszurüsten. Sollten Sie unsicher sein, beginnen Sie zunächst mit einer kleineren Menge Absorber und ergänzende Sie diese bei Bedarf. Das schont nicht nur Ihren Geldbeutel, sondern beugt auch einer „Überdämpfung“ und somit einer unangenehm künstlichen Akustik vor. Um zu ermitteln, welche Menge an Schallabsorbern für Ihre Anwendung angemessen ist, nutzen Sie unseren Mengenrechner oder wenden Sie sich direkt an unsere Fachplaner für eine kostenfreie Beratung. Close

* Champs obligatoires

Combien d’unités vous faut-il ?

1 Pack = = 1 m²

La configuration est terminée ? Continuez

Votre sélection:

Vous avez besoin d'aide?
+49 2403 / 83830 - 22
sales@aixfoam.de

Qu’est-ce qui est inclus dans votre sélection?

1 Pack =
= 1 m²

106,40 €

comp.. 16 % TVA

hors. Envoi

Panneau acoustique à surface textile robuste SH0061 – Le noir puissant contre le bruit

Absorbeur de bruit avec une surface en feutre attrayante et anti-salissures et un noyau acoustique couleur anthracite
Grande absorption du bruit même avec une faible épaisseur de matériau, facile à monter et à usiner
Idéal pour les découpes de contour individuelles et les formes spéciales

Absorbeur de bruit à surface textile pour l’isolation phonique technique

Données du produit

Format, surface	Panneau rectangulaire (100 x 50 cm), noyau en mousse acoustique avec surface en feutre
Épaisseurs de matériau	3 cm, 5 cm, 8 cm
Tailles spéciales	Découpes, pièces embouties, dimensions spéciales possibles sur demande
Matériau	Mousse acoustique PUR à cellules ouvertes
Couleurs	Noyau acoustique anthracite Couleur Feutrine: Noir
Catégories incendie	Sans, FMVSS 302 (DIN 75200), DIN 4102 B2 (uniquement avec le dispositif auto-adhésif et sans pelliculage épais aixFOAM) Vous trouverez également plus d'informations sur les catégories incendie de nos absorbeurs de bruit dans l’article correspondant sur les informations d’aixFOAM.
Options de fixation	Sans, dispositif auto-adhésif
Options de laminage	Stratification avec un Résistance à la température	- 40 °C à + 100 °C
Conductivité thermique	0,033 W/mK – DIN 52612
Informations sur les substances nocives	Sans fibres minérales
Tolérance	Ce produit acoustique de qualité est fabriqué sur nos machines de précision selon la norme DIN 7715 partie 5 P3.

Si nécessaire, vous trouverez plus d'informations sur ce produit dans la fiche de données correspondante. Nous pouvons vous la transmettre sur demande.

Valeurs d'absorption

Les mesures du degré d'absorption ont été réalisées sur des mousses acoustiques en polyester. Toutes les valeurs font référence à un absorbeur de dimensions 100 cm x 50 cm et ont été définies selon la norme DIN 52212.

Plage de fréquence	Hauteur 3 cm	Hauteur 5 cm	Hauteur 8 cm
125 Hz	0,10	0,17	0,23
250 Hz	0,50	0,73	0,75
500 Hz	0,78	0,71	0,73
1000 Hz	0,63	0,59	0,64
2000 Hz	0,49	0,57	0,59
4000 Hz	0,53	0,45	0,70

Absorbeur de bruit/isolation phonique dans une salle réverbérante pour définir les valeurs d’absorption

Nos absorbeurs de bruit aixFOAM ont été testés dans les salles réverbérantes d’instituts renommés comme l’Université d'Aix-la-Chapelle ou l’Université des Sciences Appliquées d'Aix-la-Chapelle pour la fréquence hertzienne et les pores. Dans le cadre de mesures détaillées, les degrés d'absorption acoustique mentionnés ci-dessus ont été définis selon la norme DIN 52212.

Profitez d'une isolation phonique directement auprès du fabricant!

Chez aixFOAM, nous fabriquons des isolations phoniques pour des applications dans le domaine de l’acoustique architecturale et de l’acoustique technique. Et parce que nous maîtrisons particulièrement bien ce domaine, nous sommes actifs dans ce secteur depuis 60 ans déjà. Pendant toutes ces années, nous avons constamment travaillé au développement de nos produits et nous pouvons donc proposer des absorbeurs de bruit extrêmement efficaces au design moderne.

Notre philosophie chez aixFOAM: Nous associons des conseils orientés vers les clients et une fabrication de solutions d’isolation phonique personnalisées, en fonction des besoins. Ou en d'autres termes : Nous vous aidons dans le cadre d'une consultation gratuite à trouver l’isolation phonique adaptée pour votre projet et nous commençons la fabrication de vos absorbeurs dès réception de votre commande. Vous recevez ainsi vos isolations phoniques directement en sortie d'usine, bien sûr avec une qualité optimale.

Utilisation de mousses acoustiques de grande qualité provenant d’Allemagne
Fabrication de précision sur des machines de coupe CNC et des installations ultra modernes
Plusieurs options de montage pour une installation facile et flexible de votre isolation acoustique
Un service complet: Conseils, planification, fabrication et montage sur demande

Un employé d’aixFOAM fabrique des absorbants acoustiques pour l’isolation acoustique.

Qualité de marque

du fabricant
« Made in Germany »

Fabrication

personnalisée pour vous en
quelques jours

Expérience

de 60 ans en tant
qu’experts en isolation phonique

Mention

certifiée selon la norme
ISO 9001:2015

Applications

Construction de machines

Construction d’installations

Boîtiers

Construction automobile

Construction d’appareils

Construction de navires

Construction de yachts

Construction d’enceintes

Armoires de commande

Les experts acoustiques d’aixFOAM vous conseillent gratuitement en matière d’isolation acoustique.

„En tant qu'absorbeur de bande large, le SH0061 couvre un large spectre de fréquence. Particulièrement dans les environnements exigeants comme les locaux de machines de générateurs ou d’installations de chauffage, l’absorbeur assure une réduction du bruit grâce à sa surface en feutre robuste et anti-salissures. Il est facile à usiner et convient parfaitement pour des découpes de contours individuelles.“
